一、概述

     直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。

為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流接地故障查找儀。

直流接地故障查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。

隨著電力系統對安全運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流接地故障查找儀的基本要求。

基于調頻調幅技術的新型直流故                  基于直流電流差值檢測原理的新型直流接地故障查找儀引入快速FFT變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找安全性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。

二、原理

2． 裝置原理

2.1 絕緣故障查找原理

系統分析儀與被測直流母線相連，采用乒乓原理計算被測直流系統的平衡橋電阻及對地絕緣電阻，如果被測直流系統存在絕緣故障，系統分析儀則向直流系統投入設定好頻率和幅值的檢測橋，探測儀通過對各支路中電流信號的檢測來實現接地故障點的定位。

2.2.2 直流互竄查找原理

系統分析儀與被測兩段直流母線相連，向其中一段母線切換檢測橋，比較兩段母線電壓變化波形，通過電壓變化關系判斷系統是否存在環網故障或絕緣故障，如果存在環網故障或絕緣故障，則持續啟動檢測橋，以供支路探測儀實現環網故障點的定位。

當兩段支路存在環網故障時，可使用探測儀和采集器對可能存在環網故障的

2.2.3 交流竄電查找原理

系統分析儀與被測直流母線相連，分析儀實時檢測直流系統中的交流電壓分量，如果檢測到直流系統中的交流電壓分量超過整定值，則判斷直流系統中存在交流竄電故障。

    交流竄電故障點的查找過程與絕緣故障點的查找過程一樣。

三、功能特點

3.1主要功能介紹

（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；

（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999.9KΩ；

（3）．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中竄入的交流電壓值，交流電壓測量范圍為0—280V；

（4）．系統分布電容測量功能，儀器可測量系統的分布電容并實時顯示；

（5）．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；

（6）．裝置具有調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻環網故障的查找定位。

（7）．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；

（8）．故障電流頻譜分析功能，裝置通過快速FFT變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；

（9）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;

（10）．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏?xí)圆ㄐ吻€形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找,有環網故障及接地故障時顯示故障點方向。

3．2 設備特點

（1）高可靠性的設計

裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。

（2）精密選材

裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；

（3）人性化的人機交互界面

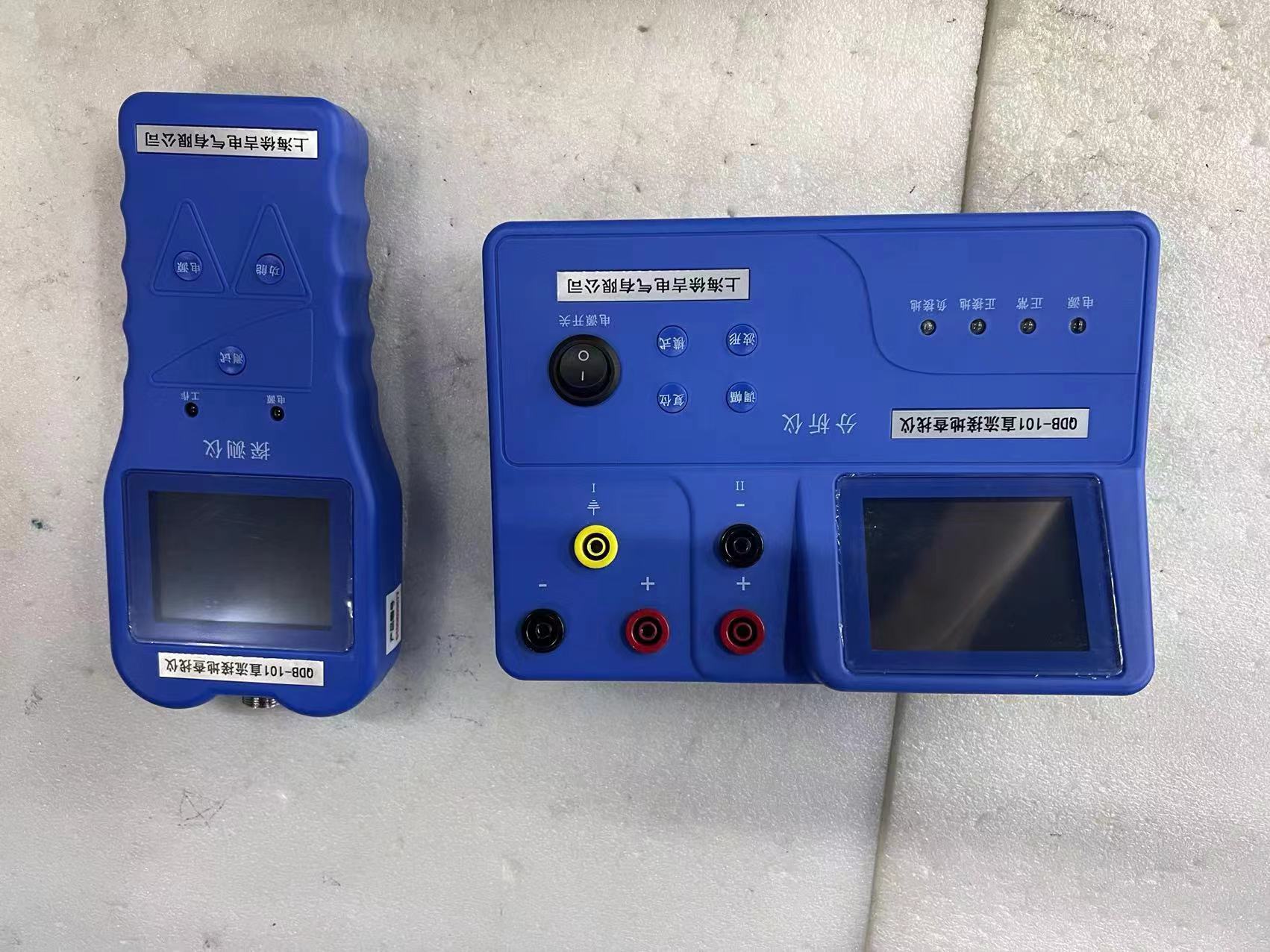

“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；

操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；

   測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。

（4）智能化的檢測識別系統

“分析儀”可以自動識別系統電壓等級；

“分析儀”可判斷環網故障類別；

“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；

“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；

“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。

（5）完備的測試功能與處理故障能力

   “分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。

“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

（6）高安全性

裝置采用微安級的檢測信號配合高分辨率的直流檢測采集器實現故障檢測及定位，對直流系統無任何影響。

四、主要技術指標

4．1分析儀主要技術指標

使用環境

l 工作電源：DC22V-300V,

l 環境溫度：-20℃—55℃

l 相對濕度：0—90%

直流電壓測量

l 直流電壓測量范圍:22-300V

l 直流電壓測量分辨率：0.1V

l 直流電壓測量精度：220V直流電源系統（180V~286V）110V直流電源系統（90V~143V）±0.5%

交流電壓測量

l 測量交流與直流竄電電壓：10-280v

l 交流電壓測量分辨率：0.1V

l 交流電壓測量精度：±5%

絕緣電阻測量

l 絕緣電阻測量范圍:0-999.9KΩ；絕緣電阻測量分辨率：0.1KΩ

l 絕緣電阻測量精度：Ri < 10KΩ 顯示具體數值

                 10KΩ≤Ri≤500KΩ ±5%

檢測橋幅值調節范圍：0mA，0.25mA，0.5mA ，1mA，2mA

l 檢測環網阻值范圍：50KΩ以內

系統分布電容測量

系統分布電容測量范圍：0-999.9uF ,精度 C < 10uF或C>200uF:顯示具體數值; 10uF≤C≤200uF:±10%或±3uF；

檢測波形類型選擇：正弦波、方波；

l 系統對地容抗測量：0－1000kΩ

檢測波形類型選擇：正弦波、方波

工作模式：強制信號啟動、自動信號啟動

顯示介質及分辨率：TFT,320x240

4．2 探測儀主要技術指標

絕緣電阻測量

l 絕緣電阻測量范圍:  0-500KΩ

l 絕緣電阻測量分辨率：0.1KΩ

l 絕緣電阻測量精度：Ri <10KΩ   顯示具體數值

10KΩ≤Ri≤500KΩ: ±10%

頻譜分析范圍

l 頻譜分析通道數量:1

l 頻譜分析頻段范圍:0.125-12.5Hz

l 頻率分辨率: 0.125Hz

電流波形顯示周期：8s；

可檢測饋線電流范圍：0—2A；

電流測量范圍：-100—+100mA；

電流測量分辨率： 0.01 mA

顯示介質及分辨率：TFT,320x240

4．3無線通信技術指標

l 速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象

l 多頻點：125頻點，滿足多點通信和跳頻通信需要

l 超小型：內置2.4GHz天線，體積小巧，15x29mm

l 低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
