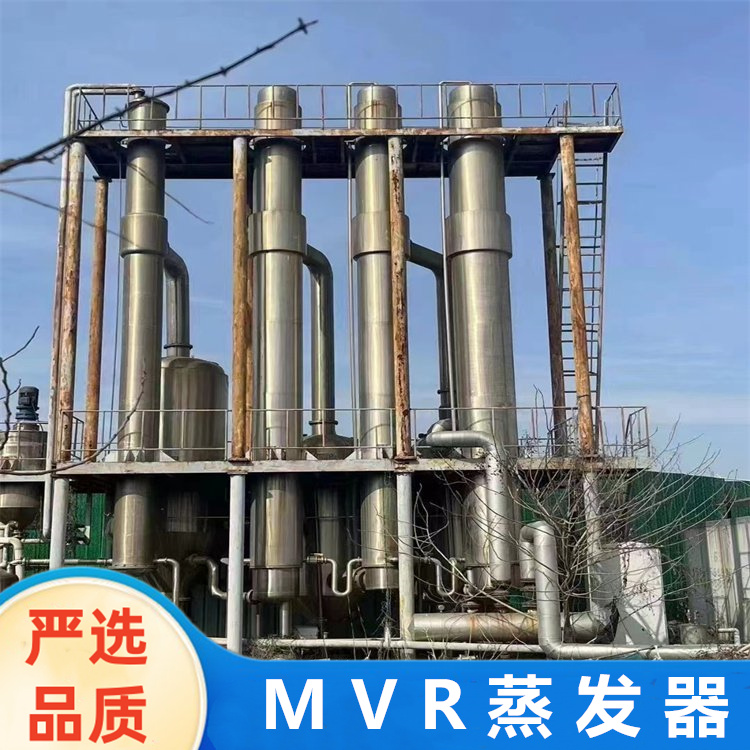

MVR 蒸發器的核心組成部件及功能介紹

一、蒸發系統：核心是 “產生二次蒸汽”

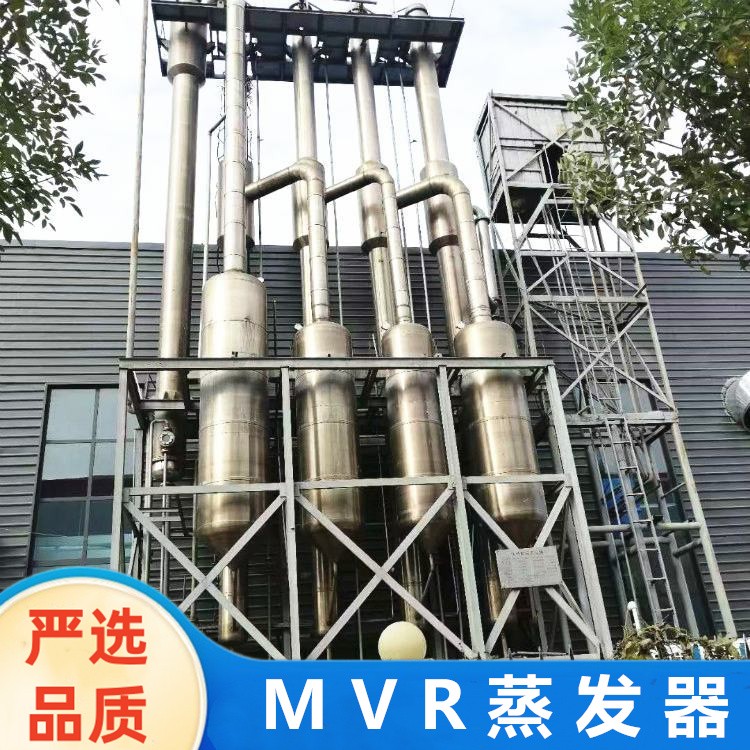

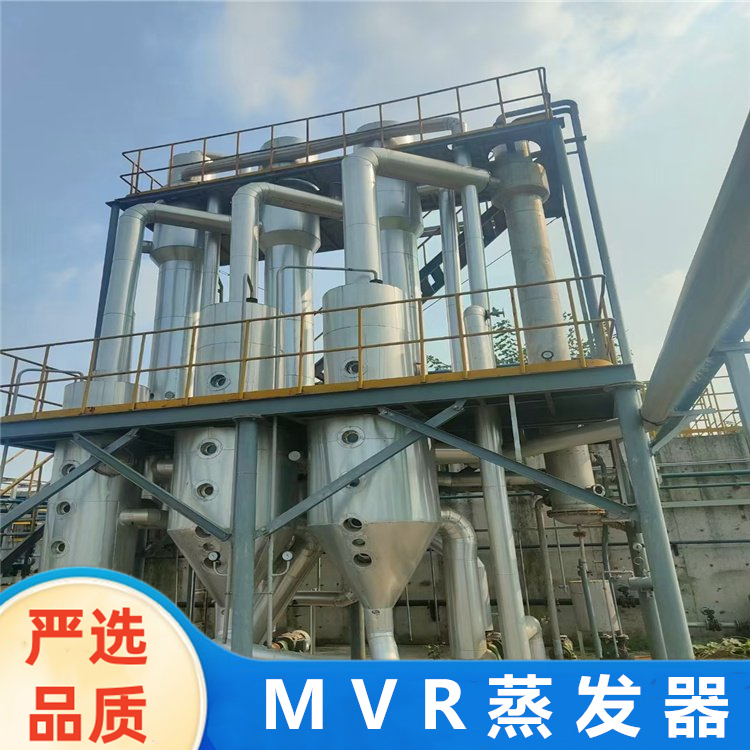

1. 蒸發器本體

• 升膜式蒸發器：適用于低粘度、不易結垢的物料（如稀溶液），原液在加熱管內受熱沸騰，蒸汽帶動液體沿管壁上升形成 “液膜”，蒸發效率高。

• 降膜式蒸發器：適用于高粘度、熱敏性物料（如果汁、中藥液），原液從頂部沿加熱管內壁均勻流下形成 “液膜”，受熱時間短，避免物料過熱變質。

• 強制循環式蒸發器：適用于易結垢、易結晶的物料（如含鹽廢水、結晶類化工料液），通過循環泵強制物料在蒸發器內高速流動，減少結垢和晶體附著。

• 功能：原液蒸發的核心容器，是 “加熱 - 蒸發” 的主要場所。

• 常見類型：根據物料特性（粘度、易結垢性、熱敏性）選擇不同結構，主流類型有：

2. 物料分布器（降膜 / 升膜蒸發器專用）

• 功能：將原液均勻分配到每根加熱管的內壁，確保形成厚度均勻的液膜 —— 若分布不均，會導致局部管壁干燒（結垢）或蒸發效率下降。

• 設計要求：需根據加熱管數量、管徑精準匹配，避免 “偏流”。

二、蒸汽壓縮系統：核心是 “回收二次蒸汽的潛熱”

1. 壓縮機

• 功能：MVR 的 “心臟”，通過機械壓縮提升二次蒸汽的溫度和壓力（通常需將蒸汽溫度提升 5-15℃，滿足加熱溫差需求）。

• 常見類型：

  類型	工作原理	適用場景	優點	缺點
  離心式壓縮機	依靠葉輪高速旋轉產生離心力，壓縮蒸汽	大處理量（蒸發量＞10t/h）、低粘度物料	處理量大、運行穩定、噪音低	對蒸汽含液量敏感（易喘振）、維護成本高
  羅茨式壓縮機	依靠?jī)蓚€(gè)轉子嚙合，擠壓蒸汽體積實現壓縮	中處理量（蒸發量 1-10t/h）、含少量雜質物料	抗液擊能力強、壓力穩定、結構簡單	處理量有限、噪音較高
  螺桿式壓縮機	依靠陰陽螺桿嚙合，容積變化壓縮蒸汽	中高處理量、含少量油 / 雜質物料	效率高、抗污染能力強、調節范圍廣	造價較高、需定期更換密封件

2. 蒸汽緩沖罐

• 功能：穩定壓縮機入口的蒸汽壓力和流量，避免因二次蒸汽波動（如原液濃度變化導致蒸發量不穩定）引發壓縮機 “喘振”（離心式壓縮機常見故障），同時分離蒸汽中夾帶的少量液滴（防止液滴進入壓縮機造成 “液擊” 損壞）。

三、加熱系統：核心是 “傳遞熱量給原液”

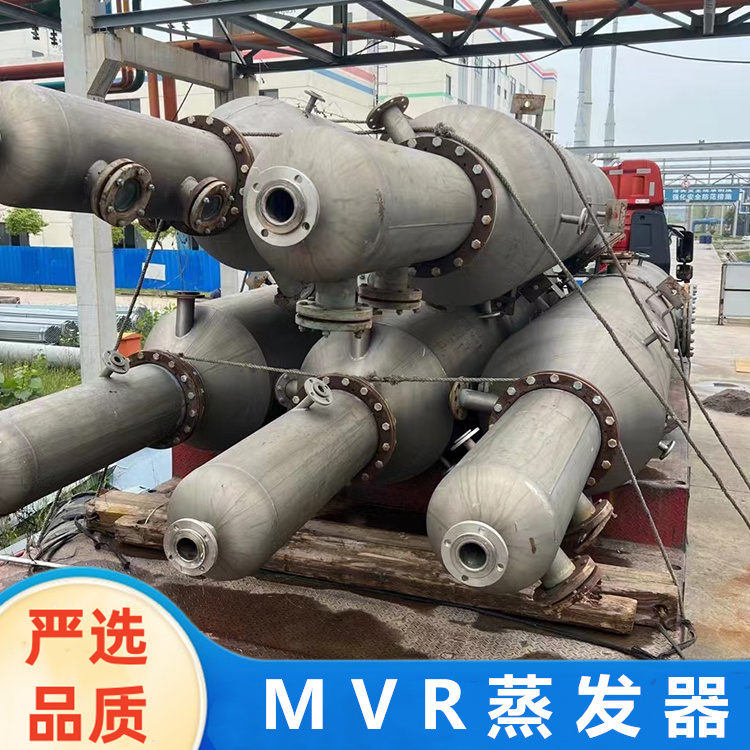

1. 加熱室（換熱管束）

• 功能：蒸發器本體的核心換熱部件，通常為 “殼管式換熱器” 結構 —— 殼程通入壓縮機送來的高溫蒸汽，管程通入待蒸發的原液，通過管壁實現熱量傳遞。

• 材質選擇：根據物料腐蝕性選擇，如處理普通廢水用 304 不銹鋼，處理高鹽 / 酸性廢水用 316L 不銹鋼或鈦合金（耐腐蝕）。

2. 冷凝水罐

• 功能：收集加熱室中蒸汽冷凝后的冷凝水（稱為 “蒸餾水”，純度較高），可作為工藝補水或循環水回用，實現水資源回收。

• 輔助功能：通過液位控制，確保加熱室冷凝水及時排出，避免 “積水” 影響換熱效率（冷凝水積聚會減少蒸汽與管壁的接觸面積）。

四、物料循環與出料系統：核心是 “控制原液濃度與出料”

1. 循環泵

• 功能：強制推動物料在蒸發器內循環流動（尤其適用于強制循環式蒸發器），一方面提高換熱效率（避免局部過熱），另一方面防止物料在加熱管壁結垢或結晶附著。

• 要求：需具備高揚程、高流量特性，材質需與物料兼容（耐腐蝕、耐磨損）。

2. 出料泵

• 功能：將達到目標濃度的濃縮液（或含晶體的漿料）從蒸發器中抽出，送至后續工序（如干燥、結晶分離）。

• 特殊設計：若為結晶工藝，出料泵需為 “漿料泵”，葉輪設計需避免晶體破碎。

3. 進料泵與預熱器

• 進料泵：將待處理的原液（常溫或低溫）輸送至蒸發器，流量需與蒸發量匹配（避免蒸發器內液位波動）。

• 預熱器：利用冷凝水或二次蒸汽的余熱，將原液預熱至接近沸點（如 80-90℃），減少加熱室的熱負荷，進一步節能 —— 這是 MVR “梯級利用熱量” 的關鍵設計。

五、真空與不凝氣排出系統：核心是 “降低蒸發溫度 + 排出惰性氣體”

1. 真空泵

• 功能：維持蒸發器內的真空度，常見類型有水環式真空泵（適用于中低真空、含少量水汽場景）、羅茨真空泵（適用于高真空?qǐng)鼍?，常與水環泵串聯）。

2. 不凝氣排出器（又稱 “排氣換熱器”）

• 功能：分離并排出加熱室中的不凝氣 —— 不凝氣密度遠低于蒸汽，會聚集在加熱室頂部，通過排氣口進入排出器，與低溫原液或冷凝水換熱（回收少量熱量）后，由真空泵抽出系統。

• 重要性：不凝氣若長期堆積，會導致加熱室 “換熱效率驟降”，甚至引發蒸發器產能不足。

六、自控系統：核心是 “穩定運行 + 精準控制”

1. 傳感器與變送器

• 實時監測關鍵參數：如蒸發器內溫度 / 液位、壓縮機進出口壓力 / 溫度、真空度、進料 / 出料流量等，將信號傳遞給控制器。

2. PLC 控制系統

• 若蒸發器液位過高，自動降低進料泵流量或提高出料泵流量；

• 若壓縮機出口壓力過高，自動調節壓縮機轉速或打開泄壓閥；

• 若真空度不足，自動啟動備用真空泵。

• 功能：MVR 的 “大腦”，根據傳感器反饋的信號，自動調節各部件的運行狀態，例如：

3. 人機交互界面（HMI）

• 操作人員可通過觸摸屏查看實時運行數據、修改工藝參數、查看故障報警記錄（如 “壓縮機喘振報警”“液位過低報警”），方便運維。

總結：各部件的協同邏輯

1. 原液經預熱器預熱后進入蒸發器，在真空環境下被加熱室的高溫蒸汽加熱至沸點，蒸發產生二次蒸汽；

2. 二次蒸汽進入壓縮機，被壓縮為高溫高壓蒸汽，送回加熱室作為熱源；

3. 加熱室的蒸汽放熱后冷凝為冷凝水，進入冷凝水罐回收；

4. 原液在蒸發器內循環濃縮，達到目標濃度后由出料泵排出；

5. 系統中的不凝氣由不凝氣排出器和真空泵協同排出，真空度由真空泵維持；

6. 自控系統實時監控所有參數，確保各部件穩定協同
