了解一下內外盤管反應釜組成部件的介紹

一、核心反應容器：釜體與釜蓋

• 釜體：

  • 材質：主流采用 304、316L 不銹鋼（耐腐蝕），特殊工況（如強酸堿反應）會選用哈氏合金、鈦合金等特種金屬；內壁需拋光處理（Ra≤0.8μm），避免物料殘留、結垢，同時便于清潔。

  • 結構：通常為圓柱形（容積利用率高），底部多設計為橢圓形或蝶形封頭（分散受力，提升承壓能力，避免物料沉積）；側壁焊接外盤管，內部懸掛 / 焊接內盤管，雙重結構實現快速控溫。

• 釜蓋：

  • 連接方式：與釜體通過法蘭密封連接（配螺栓緊固），密封件多為聚四氟乙烯墊片或金屬纏繞墊片（根據反應溫度、壓力選擇，確保無泄漏）。

  • 功能接口：釜蓋是 “功能集成樞紐”，預留多個標準化接口，包括：物料進料口、溶劑添加口、測溫口（插入熱電偶 / 熱電阻）、壓力檢測口（接壓力表 / 壓力變送器）、安全閥接口（超壓保護）、攪拌軸穿孔（配機械密封 / 磁力密封），部分還設有視鏡口（觀察反應狀態）和取樣口（過程檢測）。

二、雙重?fù)Q熱系統：內盤管與外盤管

• 內盤管：

  • 結構：多為螺旋狀或 U 型管，直接懸掛在釜體內部（靠近攪拌軸）；管口從釜蓋或釜體頂部伸出，便于介質進出。

  • 注意：管材需與釜體材質匹配（避免電偶腐蝕），且管壁厚度需計算（防止物料沖擊變形），部分內盤管會預留清洗口（防止粘稠物料堵塞）。

• 外盤管：

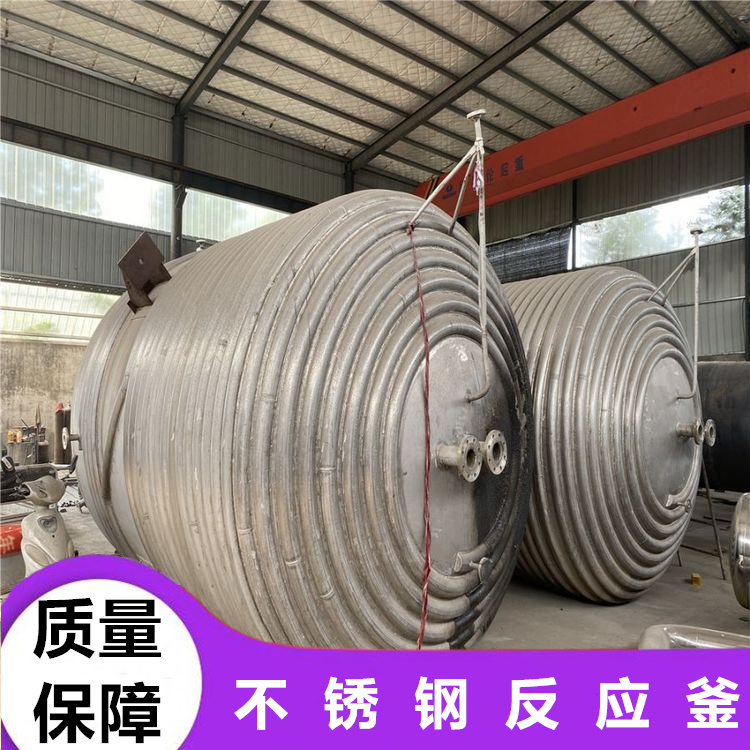

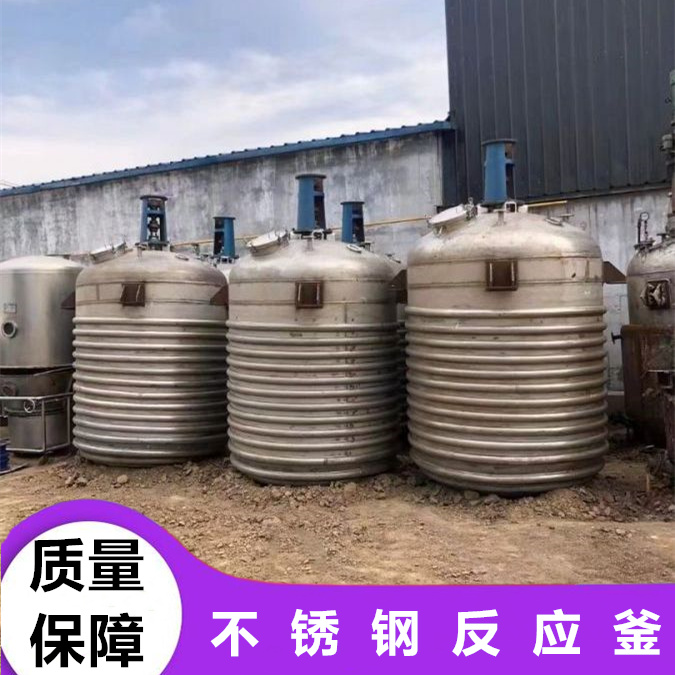

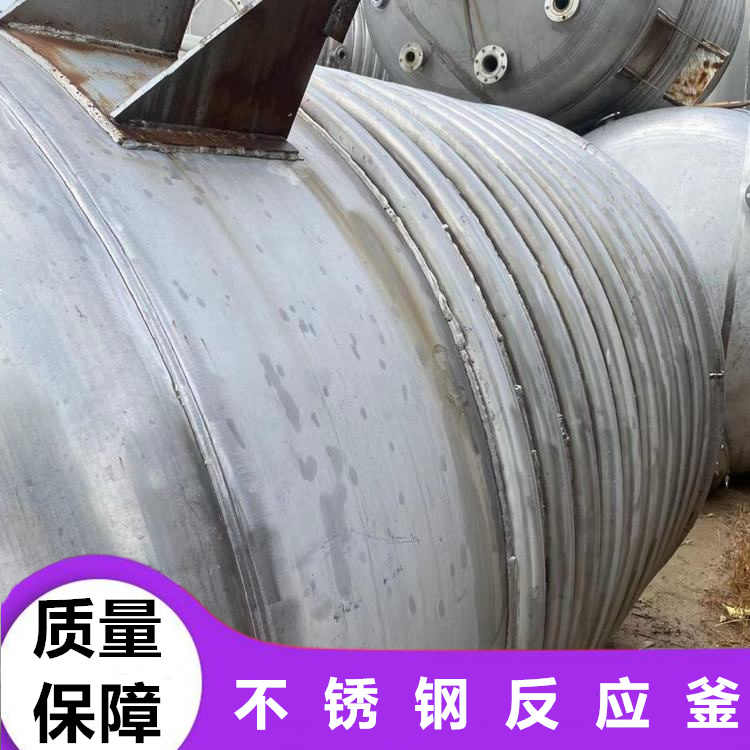

  • 結構：圍繞釜體外部焊接（螺旋纏繞或分段排列），形成 “夾套式” 空間，通過向盤管內通入介質，間接加熱 / 冷卻釜內物料；外部通常包裹保溫層（減少熱量損失）。

  • 優勢：不占用釜內空間，不與物料直接接觸，適合易結垢、高粘度物料；且盤管檢修方便（無需打開釜體），安全性更高。

三、物料攪拌系統：攪拌軸、攪拌槳與驅動裝置

• 攪拌軸：

  • 材質：實心不銹鋼軸（304/316L），軸身需做調質處理（提升強度），與釜蓋連接處需配備密封裝置（機械密封或磁力密封）—— 機械密封適合中低壓工況，通過動、靜環摩擦密封；磁力密封無軸穿釜結構，零泄漏，適合高壓、有毒有害物料。

• 攪拌槳：

  • 槳式攪拌槳：適用于低粘度物料（如溶液），結構簡單，攪拌范圍廣；

  • 錨式 / 框式攪拌槳：適用于高粘度物料（如漿料），貼近釜壁設計，可防止物料掛壁；

  • 渦輪式攪拌槳：適用于需要強剪切力的工況（如乳化、分散），攪拌效率高；

  • 螺帶式攪拌槳：適用于粘稠物料或固液混合體系，可實現全釜物料循環。

  • 選型：根據物料粘度和反應需求設計，常見類型包括：

• 驅動裝置：

  • 組成：由電機、減速器、聯軸器組成，安裝在釜蓋頂部；電機提供動力，減速器通過降低轉速、提升扭矩，確保攪拌槳穩定運行；聯軸器用于連接電機輸出軸與攪拌軸（補償安裝偏差）。

  • 控制：部分驅動裝置配備變頻電機，可根據反應進程調節攪拌轉速（如反應初期低速混合，中期高速反應）。

四、安全與控制附件：保障設備穩定運行

• 安全附件：

  • 安全閥：安裝在釜蓋或釜體頂部，當釜內壓力超過設定值時自動泄壓，是核心安全保護裝置（需定期校驗，確保靈敏性）；

  • 壓力表 / 壓力變送器：實時監測釜內壓力，壓力表用于現場讀數，壓力變送器可將信號傳至控制系統，實現超壓報警；

  • 爆破片：輔助安全裝置，當安全閥失效或壓力驟升時，爆破片破裂泄壓，避免釜體爆炸（一次性使用，需定期更換）；

  • 液位計：安裝在釜體側壁，監測釜內物料液位（防止?jié)M釜溢出或空釜干燒），常見類型有玻璃管液位計、磁翻板液位計。

• 控制組件：

  • 溫度控制：通過釜內測溫元件（熱電偶）采集溫度信號，控制內外盤管的介質進出口閥門（如蒸汽閥、冷卻水閥），實現恒溫控制；

  • 介質流量閥：調節盤管內加熱 / 冷卻介質的流量，精準控制升溫 / 降溫速率（避免溫度波動過大影響反應）；

五、輔助支撐部件：底座與支座

• 底座：通常為型鋼焊接結構（如工字鋼、槽鋼），安裝在釜體底部，用于固定反應釜整體，確保設備運行時穩定無晃動；底座底部需預留地腳螺栓孔，便于與地面基礎固定。

• 支座：若反應釜體積較大或需配套其他設備（如進料泵、冷凝器），會在釜體中部或頂部設置支座，用于支撐管道、附件，避免重量集中導致釜體變形。

綜上，內外盤管反應釜的各部件需 “協同工作”：釜體提供反應空間，內外盤管實現溫度控制，攪拌系統確保反應均勻，安全附件保障運行穩定。了解各部件的功能與特性，不僅能幫助正確操作設備，更能為日常維護、故障排查提供依據，延長設備使用壽命。
